—— 面向中小温室的低成本、低门槛智能化改造方案​

第一部分｜封面与项目概况​

1. 封面​

• 项目名称：
  基于多源数据与风险约束决策的设施农业大棚智能管控系统
• 副标题：
  面向中小温室的低成本、低门槛智能化改造方案
• 参赛类别：
  科技发明制作 A 类 / 智慧农业专项
• Slogan：
  让大棚管理，从“拍脑袋”走向“有依据”

2. 项目一句话概览​

• 做什么：一套面向中小型设施农业的智能管控系统
• 怎么做：多源感知 + 风险约束决策 + 去屏化交互
• 为谁做：不会用、不敢用、用不起复杂智能设备的种植户
• 核心价值：减少误操作风险，提高管理稳定性

第二部分｜背景与真实痛点​

3. 行业背景​

• 国家层面：设施农业现代化、数字农业持续推进
• 行业现实：
  • 农业劳动力老龄化
  • 种植经验高度依赖个人
  • 智能设备“装而不用”
• 关键判断：
  当前设施农业的主要矛盾不是“有没有设备”，而是“设备是否真正可用”

4. 核心痛点分析​

痛点一：感知信息不完整​

• 仅监测空气温湿度
• 忽略土壤状态、外部气象
• 决策依据片面

痛点二：控制逻辑过于简单​

• 固定阈值控制（如高温即通风）
• 无法区分不同风险场景
• 易引发干热风、炸根等问题

痛点三：系统复杂且成本高​

• 工控机 / PLC / 触控屏方案
• 学习成本高、维护成本高
• 农户难以长期使用

第三部分｜解决方案总体思路​

5. 系统整体架构​

设计原则：

1. 信息要全，但呈现要简单
2. 决策要谨慎，优先规避风险
3. 交互不学习，直接上手

系统架构：

• 感知层：环境、土壤、外部气象
• 决策层：多目标风险约束决策
• 执行层：通风、灌溉、微喷等
• 交互层：微信小程序（唯一入口）

第四部分｜核心技术实现​

6. 多源数据融合感知​

• 数据来源：
  • 高频：棚内温湿光
  • 中频：外部气象数据
  • 低频：作物生理阈值模型
• 监测视角：
  • 冠层环境
  • 根区土壤
• 目标：为决策提供稳定、完整的数据输入

7. 风险约束决策机制​

核心思想：
在多个可执行控制策略中，优先选择风险最低的方案

• 输入：多源环境状态
• 输出：控制策略组合（而非单一动作）

典型应用场景：

• 高温 + 低湿 + 大风
  • 不直接开窗
  • 优先启动湿帘或微喷
  • 再评估通风条件

特点：

• 不追求短期最优
• 优先避免明显错误操作

8. 系统稳定性与工程可靠性​

• 工业级电路设计
• 光耦隔离、过零触发
• 网络异常下支持本地运行
• 适应长期无人值守环境

第五部分｜产品实现​

9. 硬件产品：去屏化智控终端​

• 核心配置：
  • MCU 主控
  • 4G Cat.1 通信
  • 工业级传感接口
• 去屏化优势：
  • 降低成本
  • 降低故障率
  • 降低学习门槛

成本说明：

• 控制终端 BOM 成本约 510 元
• 不含执行器（风机、水泵等）

10. 软件产品：微信小程序​

• 设计原则：
  • 少按钮
  • 少页面
  • 强反馈
• 核心功能：
  • 状态卡片展示
  • 异常自动提醒
  • 控制原因说明
• 价值：增强用户信任感与可理解性

第六部分｜系统验证与初步效果​

11. 原型运行情况​

• 已完成：
  • 系统原型搭建
  • 模拟环境测试
  • 连续运行验证
• 初步效果：
  • 减少极端操作
  • 降低人工干预频率
  • 用电、用水更加平稳

第七部分｜市场与竞争分析​

12. 目标用户与市场切入​

• 目标用户：
  • 中小型设施农业种植户
  • 农业合作社
• 切入策略：
  • 单棚改造
  • 单功能起步
• 核心目标：快速复制，而非全面覆盖

13. 竞争对比优势​

第八部分｜团队与发展规划​

14. 团队分工​

• 项目负责人：系统整合与推进
• 算法与模型：决策逻辑设计
• 硬件与系统：终端与可靠性
• 指导资源：农业与工程方向支持

15. 发展规划​

• 阶段一：系统稳定运行与优化
• 阶段二：典型场景模型积累
• 阶段三：规模化复制与推广

第九部分｜结语​

16. 项目总结​

我们不试图让机器“比人聪明”，
而是先让系统“不犯低级错误”。

• 低成本
• 可复制
• 可持续

🎯 1. 选题背景与核心价值​

一句话问题定义： 设备刚上线，如何“立刻”知道系统当前状态？

🤔 为什么选择这个选题？​

在物联网（IoT）系统中，状态不同步是一个高频痛点：

• 📱 手机 APP 打开智能灯，却不知道灯现在是 开 / 关
• 🌡️ 监控系统上线，却要等下一次传感器上报
• ⏳ 用户体验：等 = 难受

如果只用普通 MQTT 消息：

订阅者不在线 → 消息直接蒸发 💨

💎 核心价值总结​

🟩 MQTT 保留消息（Retained Messages） 的本质是：

把“最新状态”钉在服务器上

👥 2. 小组成员及分工​

• 👨‍💻 [姜政宇 张金榜]
  选题定稿｜EMQX 服务器搭建｜MQTTX 测试｜Markdown制作

• 📚 [陈航宇 李圣源]
  资料搜集｜MQTT 保留消息覆盖与清除机制测试

• 📝 [王怡婷 李亚轩 马豪苒]
  文档整理｜答辩汇报｜技术总结

🧠 3. 核心知识点概述​

❓ 什么是 MQTT 保留消息？​

🔹 普通 MQTT 消息：

“我发了，你不在，那就算了。”

🔹 保留消息（Retained Message）：

“这是我目前最新的状态，谁来都能看到。”

📌 技术本质：

• 发布消息时，将 Retain 标志设为 true
• Broker 会保存该 Topic 下的 最后一条消息

⚙️ 关键特性速览​

🟦 1️⃣ 唯一性（覆盖机制）

• 每个 Topic 只保留 1 条消息
• 新的 Retain 消息会直接覆盖旧的

🟨 2️⃣ 持久性（服务器级）

• 只要 Broker 不重启 / 未清除
• 状态就一直存在

🟥 3️⃣ 清除方式（很多人会忘）

Topic 不变
Payload = 空（0 字节）
Retain = true

✅ 这不是 bug，这是 官方设计

🌱 4. 场景应用演示​

🏡 场景：智能大棚环境监控系统​

🧠 业务背景：

• 🌡️ 温度传感器：每 10 分钟 上报一次环境温度
• 📱 管理员打开监控 APP，希望做到：
  “不用等待下一次上报，打开就能看到当前温度。”

🎯 设计目标：
利用 MQTT 保留消息（Retained Message） 机制，在服务器侧保存“最新一次状态”，实现客户端的即时状态同步。

🧪 实验操作流程（基于 MQTTX 实测）​

为验证 MQTT 保留消息的实际效果，我们使用 MQTTX 客户端 连接
EMQX 公共服务器 broker.emqx.io 进行模拟实验。

🟢 Step 1：传感器上报数据（发布保留消息）​

首先，模拟温度传感器向指定主题发布一条温度数据，并勾选 Retain 标志。

图 1：MQTTX 发布端配置界面，右下角 Retain 选项已开启

关键配置参数：

• Topic：greenhouse/sensor/temp
• Payload：26.5℃
• Retain：True ✅（核心设置)

📌 说明：
该消息发布后，即使发布端（传感器）断电或离线，Broker 仍会保存该 Topic 下的最新温度值。

🔵 Step 2：管理员查看数据（验证“秒收”效果）​

随后，模拟管理员手机 APP 上线，新建 MQTT 连接并订阅同一主题：

greenhouse/sensor/temp

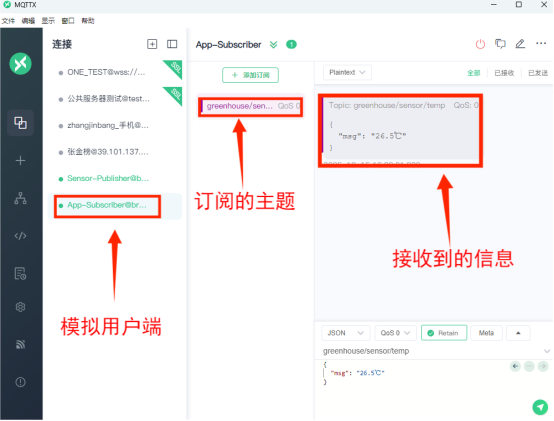

图 2：订阅端刚建立连接，即刻收到 26.5℃ 的历史保留消息

🎉 实验现象与结论：

• 订阅完成后，客户端在毫秒级时间内收到温度数据
• 无需等待下一次传感器上报
• 成功实现 “打开即显示当前状态” 的效果

该实验验证了 MQTT 保留消息在状态持久化与新订阅者同步方面的有效性。

📊 技术原理时序图（实验过程抽象）​

sequenceDiagram
    participant Sensor as 🌡️ 传感器 (Publisher)
    participant Broker as ☁️ EMQX 服务器
    participant App as 📱 手机 APP (Subscriber)

    Note over Sensor, Broker: ① 传感器发布温度数据（Retain=True）
    Sensor->>Broker: Publish "26.5℃" [Retain=True]
    Broker->>Broker: 存储最新状态（26.5℃）

    Note over Sensor: 传感器断电 / 进入休眠状态 😴

    Note over App, Broker: ② 管理员稍后打开 APP
    App->>Broker: Subscribe greenhouse/sensor/temp

    Note over Broker, App: ③ Broker 立即下发保留消息
    Broker-->>App: "26.5℃"（立刻收到）

💻 代码实现（Qt 核心逻辑示例）​

// 1️⃣ 传感器端：发布保留消息
QMqttTopicName topic = "greenhouse/sensor/temp";
QByteArray payload = "26.5℃";

// publish(topic, payload, qos, retain)
// retain = true 表示开启保留消息
client->publish(topic, payload, 1, true);

🧩 5. 保留消息的工程实践与注意事项​

🔍 5.1 保留消息 vs 普通消息 vs 离线消息​

📌 结论：
保留消息关注的是“现在是什么状态”，而不是“过去发生了什么”。

⚠️ 5.2 使用保留消息时的常见误区​

1. 误把保留消息当数据库
   保留消息只保存“最后一条”，并不适合历史数据存储。

2. 频繁更新大 Payload
   大数据量 + 高频 Retain 更新，会增加 Broker 压力。

3. 忘记清除旧状态
   设备退役或 Topic 不再使用时，应主动清除保留消息。

🔐 5.3 与 QoS 等级的关系说明​

• QoS 0：最快，但可能丢消息（一般不推荐用于状态）
• QoS 1：至少一次，适合大多数状态同步场景 ✅
• QoS 2：最可靠，但开销最大（状态类很少使用）

📌 实际工程中，Retain + QoS 1 是最常见组合。

🧠 5.4 结合遗嘱消息（LWT）的典型设计​

在真实系统中，保留消息常与 LWT（Last Will and Testament） 结合使用：

• 设备上线 → 发布 online（Retain=true）
• 设备异常掉线 → Broker 自动发布 offline（Retain=true）

这样后台系统在任何时刻都能看到设备真实在线状态。

✅ 6. 小结​

🟢 MQTT 保留消息 ≠ 离线消息

🟢 它解决的是：

• 状态同步问题
• 新设备 / 新客户端冷启动问题

🟢 非常适合：

• 智能家居 🏠
• 设备状态面板 📊
• 监控类系统 👀
